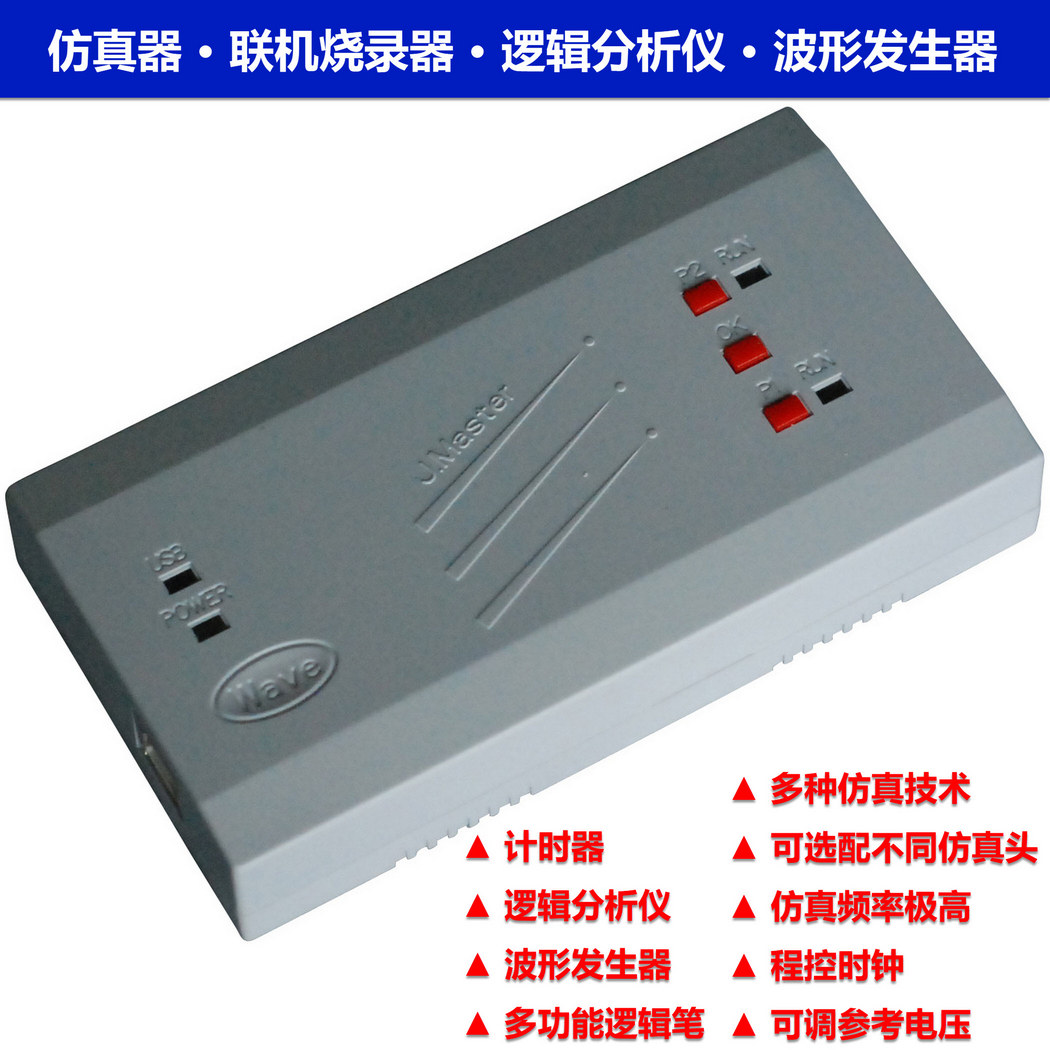

JMaster3仿真器+联机编程器

产品介绍

JMaster3系列通用型仿真器/双通道编程器 (USB接口)
	一机多用：既可以作为调试工具，也可以作为联机量产编程工具
	USB通信接口
	配合对应仿真头可以仿真各种8/16/32位MCU。支持Analog Devices、Atmel、Cypress、Semiconductor、Dallas、Intel、PHILIPS、SST、STC、TI等厂家的单片机。
	可配多种仿真头（用户自行配置，标准配置不包括仿真头）
	无需额外配件，主机即可仿真基于ARM7/ARM9/CortexM0/ CortexM3/ CortexM4内核的MCU，支持SWO、Tracer
	支持在线编程和脱机编程，可脱离计算机对用户板独立编程，支持几乎所有的串行可编程器件，适合In-System编程

JMaster3/L(JM3L)、JMaster3(JM3)对比表
型号	功能说明
JMaster3(简称"JM3")	联机型编程器+仿真器，具备在线调试、在线编程功能
JMaster3/L(简称"JM3L")	脱机型编程器+仿真器，支持JMaster3所有功能，并支持脱机编程，自带彩色LCD显示、SD卡读写器、实时时钟，配合IC适配器，可实现脱机量产编程

仿真功能
硬件指标
JM3	JM3L	功能	技术指标
		多种仿真技术	综合采用多种最新的仿真技术，可直接仿真 ARM7、ARM9、Cortex-M0、Cortex-M3、Cortex-M4等ARM内核芯片,支持ARM的SWO功能、TRACER功能; 配置POD8x5x仿真头可以仿真 MCS51芯片(4/6/12时钟) 配置POD-STC15仿真头可以仿真STC15系列芯片 配置POD-STC12仿真头可以仿真STC12系列芯片
		通用仿真器	配置不同的仿真头，可以仿真多种单片机，功能强大，性能可靠，为将来发展留有空间
		仿真频率极高	全新仿真头设计结构，最高仿真频率高达50MHz
		程控时钟	用户可以自由地在调试软件中设置自己需要仿真的频率，可选频率范围：20KHz到100MHz，精度：1Hz
		计时器	统计程序执行的时间
		逻辑分析仪	8通道、1K次变化/通道、200M采样频率。与时间触发器配合，可以捕捉到电路上出现的非常复杂的情况，能帮助设计人员迅速准确查找到设计中的错误
		波形发生器	8通道、1K次变化/通道、200M采样频率，可以向用户板上注入多达8路的可编程的复杂波形，为设计人员提供各种数字信号源。例如常用的串口、IIC、SPI波形
		多功能逻辑笔	可以观察8路逻辑信号（支持低电压），并且含频率计、记数器(64位)及电压计功能
		用户板供电	可向用户板提供500mA电源输出，电压1.8V至5V可调
软件指标
JM3	JM3L	功能	技术指标
		双调试平台	Wave/Keil 双调试平台，Wave平台中/英文可选
		集成调试环境	真正的集成调试环境,集成了编缉器、编译器、调试器，所有类型的单片机集成在一个调试环境下,支持汇编、C、PL/M源程序混合调试
		多样化调试手段	众多强大软硬件调试手段,包括逻辑分析仪、跟踪器、逻辑笔、波形发生器、记时器
		软件模拟器	内部集成软件模拟器，支持软件模拟
		项目管理	支持项目管理
		点屏显示	支持点屏功能,直接点击屏幕即可观察变量的值，方便快捷
		强大的变量观察	功能强大的观察窗口，支持所有的数据类型。树状结构显示，一目了然
		编辑/调试无缝切换	在线直接修改、编译、调试源程序，错误指令定位
		目标文件	自动生成烧写芯片所需的目标文件（*.hex,*.bin）

仿真选配件
JM3	JM3L	配件名称	型号	售价(RMB)	支持MCU
		仿真头	POD-8X5X	600.00	大部分DIP40/PLCC44封装的基于MCS51内核的4/6/12时钟的8x5x系列CPU，不改变任何端口的定义，不占用芯片任何内部资源。
		仿真头	POD-STC15	280.00	STC15、STC15W、STC15L、STC8F、STC8C系列
		仿真头	POD-STC12	280.00	STC12系列
		仿真头	POD-STC8	280.00	STC8G、STC8H系列

编程功能
JM3	JM3/L	功能	技术指标
		支持众多ISP协议	包括：I2C、SPI、UART、BDM、MW、JTAG、CAN等
		超高速编程	编程信号完全由 FPGA产生，最大速度极高，支持以每种芯片最大编程速度进行编程
		联机编程	连接编程软件，可对目标芯片进行在线编程
		脱机编程	脱离计算机进行脱机量产编程
		彩色液晶显示屏	联机、脱机时，实时显示编程进度和结果等信息， 脱机时用于选择文件等操作
		编程状态提示	联机模式下，编程时编程软件、自带彩色液晶屏同步实时显示显示丰富的编程进度和结果，双色LED显示编程结果(NG/OK) 脱机模式下，自带彩色液晶显示屏同步实时显示显示丰富的编程进度和结果、双色LED显示编程结果(NG/OK)
		双独立编程口	支持2个编程口，支持2个芯片同时编程
		支持二次开发	用户可以自行编写控制软件通过串行或USB口控制编程功能
		支持远程控制	通过网络控制编程器进行编程操作
		支持编程器命名	命名支持中英文，便于不同产线、车间用编程器以及实验室验证机的高效管理
		内置存储卡	内置16M存储卡，同时支持扩展TF卡
		支持扩展TF卡	自带TF卡槽，用于存储扩展
		内置实时RTC时钟	用于编程统计功能的时间记录
		过流保护	具备过流保护功能，编程端口出现异常时保护编程器
		用户板供电	可向用户板提供500mA电源输出，电压1.2V至5V可调
		编程计数	支持编程计数功能
		串号编写	支持串号编写
		编程统计功能	支持日志（LOG）功能，记录编程状态及时间。用PC界面编程时记录在PC上
		中英文界面	支持中/英文界面，上位机软件界面自动根据系统语言显示中文或英文，操作系统为简体汉字时，使用简体中文界面，否则使用英文界面

编程选配件
JM3	JM3L	配件名称	型号	售价(RMB)	技术参数/用途
		编程扩展卡	EXT-LIN(RevE)	320.00	最大输出电压/电流：6-24V/1A，需外部电源引入; 用于配合JMaster3/L对支持LIN接口编程的器件进行编程。
		编程扩展卡	EXT-PwrSW	180.00	最大输出电压/电流：6-24V/1A，需外部电源引入; 用于配合JMaster3/L对瞬间/持续工作电流>400mA的用户电路板进行编程。
		编程扩展卡	EXT-PIC-HV	280.00	最大输出电压/电流：8.8V/0.4A; 用于配合JMaster3系列编程器对PIC系列需要禁用LVP的器件进行编程。
