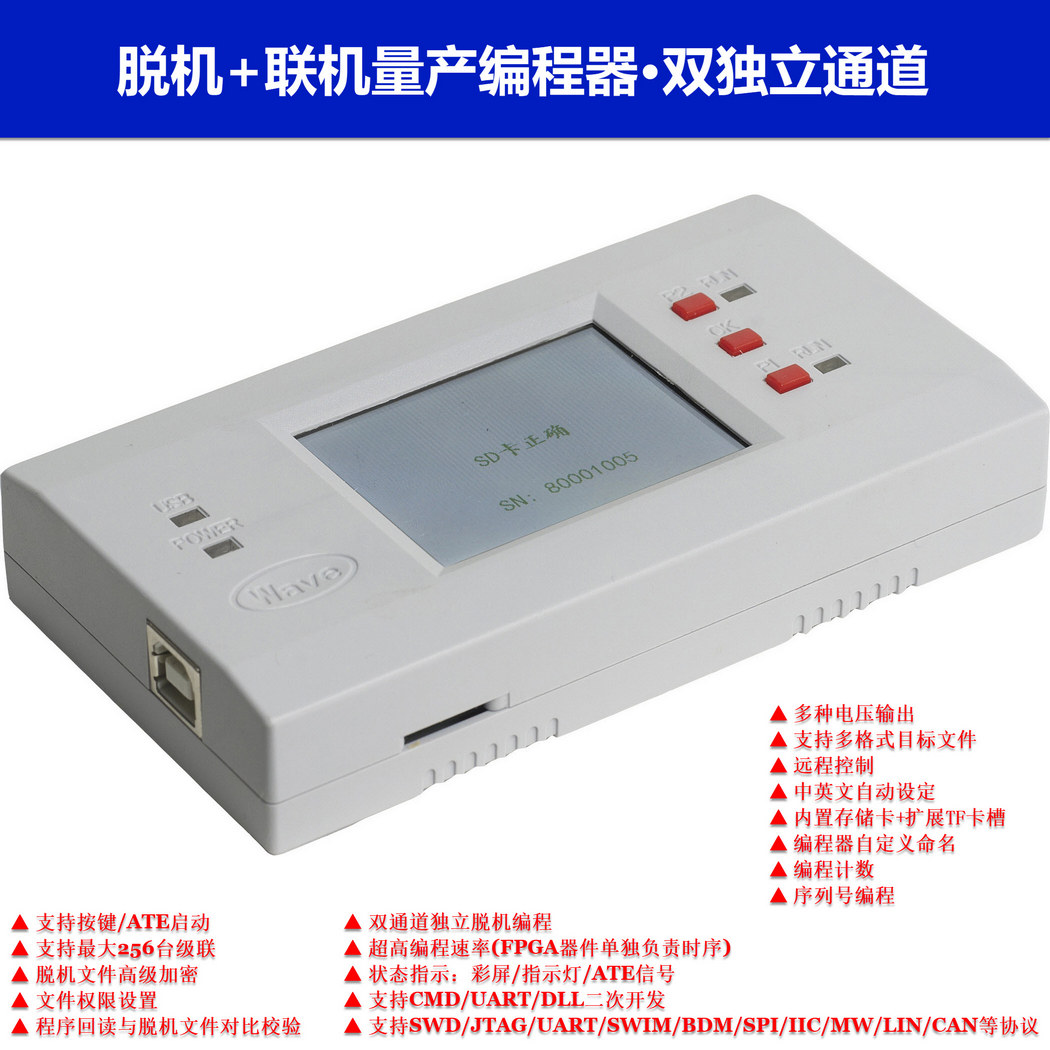

JMaster3系列通用型仿真器/双通道编程器 (USB接口)
|
|
支持烧录器件清单 | |
一机多用:即可作为脱机量产编程工具,也可以作为联机量产编程工具,还是作为Debug调试工具 | |
USB通信接口 | |
配合对应仿真头可以仿真各种8/16/32位MCU。支持Analog Devices、Atmel、Cypress、Semiconductor、Dallas、Intel、PHILIPS、SST、STC、TI等厂家的单片机。 | |
可配多种仿真头(用户自行配置,标准配置不包括仿真头) | |
无需额外配件,主机即可仿真基于ARM7/ARM9/CortexM0/ CortexM3/ CortexM4内核的MCU,支持SWO、Tracer | |
支持在线编程和脱机编程,可脱离计算机对用户板独立编程,支持几乎所有的串行可编程器件,适合In-System编程 |
JMaster3/L(JM3L)、JMaster3(JM3)对比表
|
|
型号 | 功能说明 |
JMaster3(简称"JM3") | 联机型编程器+仿真器,具备在线调试、在线编程功能 |
JMaster3/L(简称"JM3L") | 脱机型编程器+仿真器,支持JMaster3所有功能,并支持脱机编程,自带彩色LCD显示、SD卡读写器、实时时钟,配合IC适配器,可实现脱机量产编程 |
仿真功能 | |||||
硬件指标 | |||||
JM3 | JM3L | 功能 | 技术指标 | ||
多种仿真技术 | 综合采用多种最新的仿真技术,可直接仿真 ARM7、ARM9、Cortex-M0、Cortex-M3、Cortex-M4等ARM内核芯片,支持ARM的SWO功能、TRACER功能; 配置POD8x5x仿真头可以仿真 MCS51芯片(4/6/12时钟) 配置POD-STC15仿真头可以仿真STC15系列芯片 配置POD-STC12仿真头可以仿真STC12系列芯片 |
||||
通用仿真器 | 配置不同的仿真头,可以仿真多种单片机,功能强大,性能可靠,为将来发展留有空间 | ||||
仿真频率极高 | 全新仿真头设计结构,最高仿真频率高达50MHz | ||||
程控时钟 | 用户可以自由地在调试软件中设置自己需要仿真的频率,可选频率范围:20KHz到100MHz,精度:1Hz | ||||
计时器 | 统计程序执行的时间 | ||||
逻辑分析仪 | 8通道、1K次变化/通道、200M采样频率。与时间触发器配合,可以捕捉到电路上出现的非常复杂的情况,能帮助设计人员迅速准确查找到设计中的错误 | ||||
波形发生器 | 8通道、1K次变化/通道、200M采样频率,可以向用户板上注入多达8路的可编程的复杂波形,为设计人员提供各种数字信号源。例如常用的串口、IIC、SPI波形 | ||||
多功能逻辑笔 | 可以观察8路逻辑信号(支持低电压),并且含频率计、记数器(64位)及电压计功能 | ||||
用户板供电 | 可向用户板提供500mA电源输出,电压1.8V至5V可调 | ||||
软件指标 | |||||
JM3 | JM3L | 功能 | 技术指标 | ||
双调试平台 | Wave/Keil 双调试平台,Wave平台中/英文可选 | ||||
集成调试环境 | 真正的集成调试环境,集成了编缉器、编译器、调试器,所有类型的单片机集成在一个调试环境下,支持汇编、C、PL/M源程序混合调试 | ||||
多样化调试手段 | 众多强大软硬件调试手段,包括逻辑分析仪、跟踪器、逻辑笔、波形发生器、记时器 | ||||
软件模拟器 | 内部集成软件模拟器,支持软件模拟 | ||||
项目管理 | 支持项目管理 | ||||
点屏显示 | 支持点屏功能,直接点击屏幕即可观察变量的值,方便快捷 | ||||
强大的变量观察 | 功能强大的观察窗口,支持所有的数据类型。树状结构显示,一目了然 | ||||
编辑/调试无缝切换 | 在线直接修改、编译、调试源程序,错误指令定位 | ||||
目标文件 | 自动生成烧写芯片所需的目标文件(*.hex,*.bin) |
仿真选配件 | |||||
JM3 | JM3L | 配件名称 | 型号 | 售价(RMB) | 支持MCU |
仿真头 | POD-8X5X | 600.00 | 大部分DIP40/PLCC44封装的基于MCS51内核的4/6/12时钟的8x5x系列CPU,不改变任何端口的定义,不占用芯片任何内部资源。 | ||
仿真头 | POD-STC15 | 280.00 | STC15、STC15W、STC15L、STC8F、STC8C系列 | ||
仿真头 | POD-STC12 | 280.00 | STC12系列 | ||
仿真头 | POD-STC8 | 280.00 | STC8G、STC8H系列 |
编程功能 | |||||
JM3 | JM3/L | 功能 | 技术指标 | ||
支持众多ISP协议 | 包括:I2C、SPI、UART、BDM、MW、JTAG、CAN等 | ||||
超高速编程 | 编程信号完全由 FPGA产生,最大速度极高,支持以每种芯片最大编程速度进行编程 | ||||
联机编程 | 连接编程软件,可对目标芯片进行在线编程 | ||||
脱机编程 | 脱离计算机进行脱机量产编程 | ||||
彩色液晶显示屏 | 联机、脱机时,实时显示编程进度和结果等信息, 脱机时用于选择文件等操作 | ||||
编程状态提示 | 联机模式下,编程时编程软件、自带彩色液晶屏同步实时显示显示丰富的编程进度和结果,双色LED显示编程结果(NG/OK) 脱机模式下,自带彩色液晶显示屏同步实时显示显示丰富的编程进度和结果、双色LED显示编程结果(NG/OK) | ||||
双独立编程口 | 支持2个编程口,支持2个芯片同时编程 | ||||
支持二次开发 | 用户可以自行编写控制软件通过串行或USB口控制编程功能 | ||||
支持远程控制 | 通过网络控制编程器进行编程操作 | ||||
支持编程器命名 | 命名支持中英文,便于不同产线、车间用编程器以及实验室验证机的高效管理 | ||||
内置存储卡 | 内置16M存储卡,同时支持扩展TF卡 | ||||
支持扩展TF卡 | 自带TF卡槽,用于存储扩展 | ||||
内置实时RTC时钟 | 用于编程统计功能的时间记录 | ||||
过流保护 | 具备过流保护功能,编程端口出现异常时保护编程器 | ||||
用户板供电 | 可向用户板提供500mA电源输出,电压1.2V至5V可调 | ||||
编程计数 | 支持编程计数功能 | ||||
串号编写 | 支持串号编写 | ||||
编程统计功能 | 支持日志(LOG)功能,记录编程状态及时间。用PC界面编程时记录在PC上 | ||||
中英文界面 | 支持中/英文界面,上位机软件界面自动根据系统语言显示中文或英文,操作系统为简体汉字时,使用简体中文界面,否则使用英文界面 |
编程选配件 | |||||
JM3 | JM3L | 配件名称 | 型号 | 售价(RMB) | 技术参数/用途 |
编程扩展卡 | EXT-LIN(RevE) | 320.00 | 最大输出电压/电流:6-24V/1A,需外部电源引入; 用于配合JMaster3/L对支持LIN接口编程的器件进行编程。 | ||
编程扩展卡 | EXT-PwrSW | 180.00 | 最大输出电压/电流:6-24V/1A,需外部电源引入; 用于配合JMaster3/L对瞬间/持续工作电流>400mA的用户电路板进行编程。 | ||
编程扩展卡 | EXT-PIC-HV | 280.00 | 最大输出电压/电流:8.8V/0.4A; 用于配合JMaster3系列编程器对PIC系列需要禁用LVP的器件进行编程。 |
