EDA8000现代SOPC/EDA综合开发实验系统

产品介绍

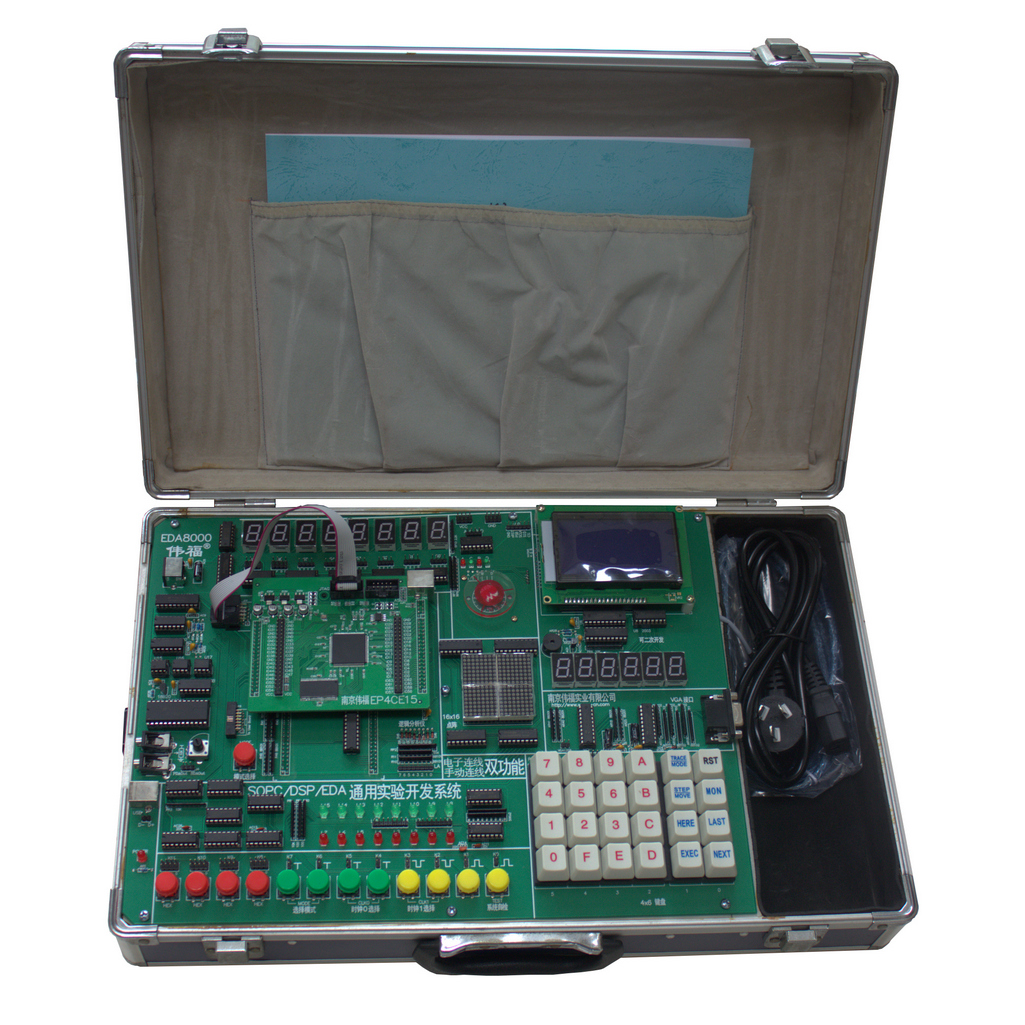

EDA8000型现代EDA/SOPC/DSP综合开发实验系统 (USB接口)
一、产品概述 　　随着电子电路复杂度的加大，数字电路越来越多的在应用到电路设计中得到应用，可编程逻辑器件也被广泛地用在各种电子产品的设计和应用过程中，而且占有比例越来越大。它一方面提高了产品的可靠性，另一方面也增加了设计的灵活性和可维护性，使电子电路的设计更加方便快捷。在硬件的设计思路上，要改变原来传统的设计方式，用设计软件的方式方法来设计硬件。在电子设计自动化技术开始普及到学校的时候，结合多年开发经验，分析国内外多种实验仪，取长补短，研发出了EDA8000型实验仪，EDA8000实验仪的出现为您学习EDA提供巨大帮助。综合起来EDA8000实验仪具有以下多种特点。
二、 系统特点 　　1.   自动连线/手工连线双模式，适应模块实验、课程设计、电子制作竞赛、研发多种需要； 　　2.   首创内置Altera/Xilinx/国产主流厂家各种FPGA下载器，无需额外配置下载器； 　　3.   支持国产FPGA 　　4.   同时支持EDA、DSP、SOPC系统的仿真、开发； 　　5.   采用集成度高、运行速度极高的FPGA器件作为控制芯片，最高运行速度高； 　　6.   自带50M逻辑分析仪，可以监视CPLD/FPGA引脚信号； 　　7.   支持二次开发，自带MCU仿真器，可以直接在KEIL uV2或uV3界面中下载、调试用户程序； 　　8.   实验系统电路模块整齐、清晰，实验用元器件符号、结构直观明了； 　　9.   印制电路板采用金属喷漆镀膜降低环境噪声；上层连线较少，防止尖状物损坏电路板上层连线； 　　10. 印制板生产全部采用波峰焊＋贴片焊接技术，焊点可靠、整齐美观； 　　11. 实验插孔采用叠式自锁镀金大孔，接触可靠，便于维护； 　　12. 箱体壳采用防火/抗震材料，转角采用铝合金加固，结构结实、经久耐磨；

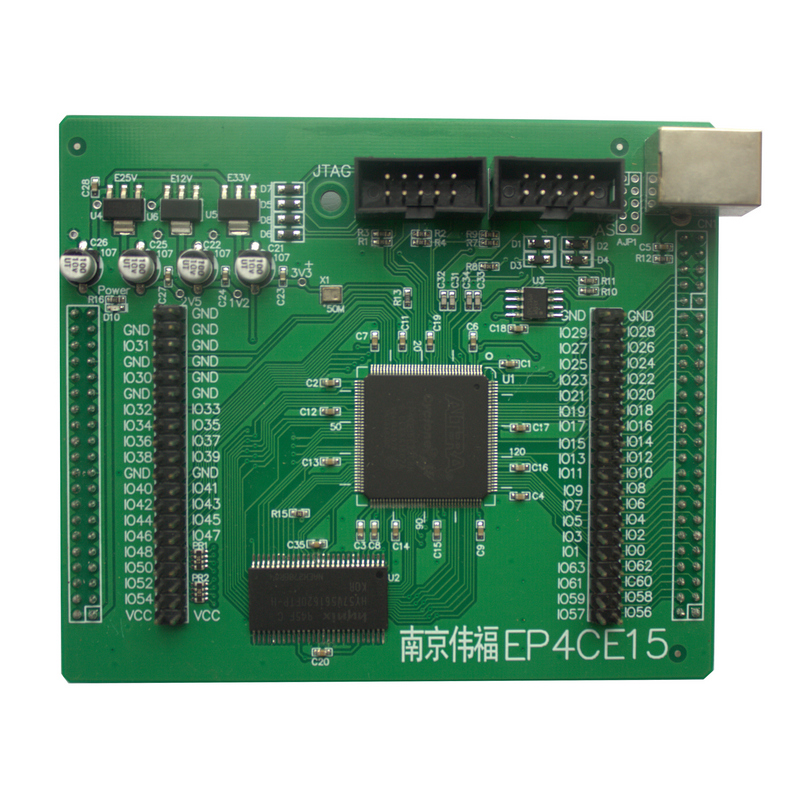

三、主要技术性能 1、 电源 　　输入：110V～240V宽适应交流输入； 　　输出：±5V（≥3A），具有过流、短路保护功能； 2、 EDA主机 　　① 目标芯片资源软开放＋硬开放 EDA8000采用FPGA可重配置技术实现目标芯片的资源软开放和硬开放双重开放，且核心板、外设、扩展区完全独立，用户可对实验系统进行扩展，实现实验内容最大化拓展。 　　② 支持软件连线和硬件手工连线 EDA8000采用“软件配置” 技术，在软件上接好需要的连线，下载到实验仪即可实现硬件接线，如果连线有冲突例如输入输出短路等，软件还会给出错误提示；这样可以避免硬接线因接错线而导致实验系统损坏的可能。同时软件接线另外一个优点在于可以将连线方案保存在磁盘上，便于下次使用。实验仪的系统工作频率也通过软件方式设置，无需跳线，避免接插件噪声。 　　③ 智能译码 EDA8000采用智能译码技术，与软件连接技术相似，软件上设置好译码方式后，下载到实验仪上即可在实验仪实现所要求的译码电路。智能译码提供无限制的多种模式，并可以将译码定义保存在磁盘上。 　　④ 双工作模式 学生在进行验证性实验过程中，除了可以用模式配置软件进行连线外，还可以通过系统键盘操作选择内置的24种连线方案，简化了一部分操作过程； 　　⑤ 逻辑分析仪（50MHz）、波形发生器（50MHz） 在EDA实验和EDA设计中，单凭有限的输出设备（数码管、发光二极管）是不能完全发现设计中的错误，更不能观察、理解信号的先后时序关系。在电路工作于高频状态时，这种情况尤其突出。EDA8000提供了8路逻辑分析仪，采样频率可达50MHz，采样深度达32K，并可指定采样的触发条件。可以将电路的工作状态采样回来，以波形的方式显示出来，让学生直观地看到电路的工作时序，查出产生错误的原因。 　　⑥ 软、硬件结合 EDA8000实验系统采用软、硬件结合技术，可以在PC机的软件上定义实验所要连线，下载到实验仪上即可。实验仪运行的结果可以在软件上观察到，如果想观察高速信号，就用逻辑分析仪采样，传上来进行分析。软件可以将RAM的数据下载到实验仪上，供实验仪做VGA、DAC等数据输出类实验。也可将ADC采样的到数据上载到PC机的软件中，供学生分析、观察、保存。 　　⑦ 核心板与外设独立，核心板可更换型号 EDA8000实验仪采用FPGA/EPLD核心板与外设相互独立的结构，实验系统的显示译码、键盘输出均不占用适配板的资源。核心板与实验仪之间用I/O脚连接，从理论上讲，这种结构可以无限扩展FPGA/EPLD实验种类，只要在FPGA/EPLD适配板上将正确的I/O信号接到实验仪上，就可以对这种FPGA/EPLD进行实验和设计，加上 “软件配置”技术，可扩展性强，使用灵活。 　　⑧ 支持低电压： 电源支持1.8V、2.5V、3.3V、±5V电压；支持1.8V、2.5V、3.3V、5V CPLD、FPGA核电压； 　　⑨ 支持FPGA+MCU综合系统级应用的实验 在EDA的实验中，强调真实性和实用性。EDA8000实验系统提供了一个用户CPU，并且有外围的键盘、八段数码显示、液晶显示屏，在课程设计、毕业设计、竞赛中可以将FPGA与MCU组合起来，实现完整的系统级应用的设计。 　　⑩ 内置FPGA下载器、MCU高性能仿真器 内置独创自主研发的FPGA下载器，无需外挂；板载1个MCU仿真器支持ARM、51等MCU的调试，在系统级应用实验中无需再外挂调试器；整个系统联机仅需1条USB线缆即可实现FPGA和MCU的调试，降低实验室管理复杂度。 　　⑪ 支持DSP、SOPC开发 系统可以利用QuartusII、MATLAB、Nios进行DSP、SOPC系统开发。 　　⑫ 支持软件模拟 VHDL/Verilog可以在源码上执行逐条语句运行。 3、核心板（全新支持国产FPGA） 　　A 核心板-EP4CE15 　　　资源如下： 　　　1．AlteraEP4CE15(15408个寄存器，504Kbit RAM资源，56个硬件乘法器，4个PLL) 　　　2．板载EPCS4配置芯片及AS编程接口 　　　3．JTAG编程接口 　　　4．16M x 16bit SDRAM 　　　5．2通道1Hz-100MHz时钟输入（来自底板） 　　　6．64个IO扩展座（含2个时钟信号） 　　B 核心板- EG4D20(安路科技EG4系列) 　　　资源如下： 　　　1．安路科技EG4D20(19600 LUTs, 19600个寄存器, 1088Kbit RAM资源, 29个硬件乘法器，4个PLL) 　　　2．芯片内置8M x 16bit SDRAM 　　　3．板载大容量配置芯片 　　　4．JTAG编程接口 　　　5．2通道1Hz-100MHz时钟输入（来自底板） 　　　6．64个IO扩展座（含2个时钟信号）   　　C 核心板- GW1NR-9(高云科技小蜜蜂系列) 　　　资源如下： 　　　1．高云科技小蜜蜂系列GW1NR-9(8640 LUTs, 6480个寄存器, 485Kbit RAM资源, 20个硬件乘法器，2个PLL) 　　　2．芯片内置64Mbit PSRAM 　　　3．众多免费IP核（硬核和软核） 　　　4．板载大容量配置芯片 　　　5．JTAG、MSPI编程接口 　　　6．2通道1Hz-100MHz时钟输入（来自底板） 　　　7．64个IO扩展座（含2个时钟信号）
五、用户实验模块 　　1.扬声器控制电路 　　2.存储（ROM/RAM）访问电路 　　3.8位LED数码管显示电路 　　4.16路多功能按键输入电路（高/低、锁存器、计数器输入） 　　5.16位LED发光管显示电路 　　6.并行A/D转换电路 　　7.并行D/A转换电路 　　8.串行A/D转换电路 　　9.串行D/A转换电路 　　10.三线EEPROM读写控制电路	11.二线EEPROM读写控制电路  　　12.16×16 LED点阵显示电路  　　13.VGA显示控制电路  　　14.PS2接口电路  　　15.USB模块电路  　　16.4×6矩阵键盘电路  　　17.6位LED数码管电路  　　18.128×64液晶显示器电路  　　19.用户扩展接口(可定制)
六、实验内容 　　【基础实验】 　　1.1位全加器 　　2.2选1多路选择器 　　3.8位硬件加法器 　　4.7段数码显示译码器 　　5.8位串入并出寄存器 　　6.8位并入串出寄存器 　　7.内部三态总线 　　8.含异步清0和同步时钟使能的4位加法计数器 　　9.数控分频器 　　10.4位十进制频率计设计 　　11.译码扫描显示电路设计 　　12.用状态机实现序列检测器的设计 　　13.用状态机对ADC0832电路控制实现SIN函数发生器 　　14.用状态机实现ADC0809的采样控制电路	15.DMA方式A/D采样控制电路设计 　　16.硬件电子琴电路设计 　　17.硬件的乐曲自动演奏电路设计 　　18.秒表 　　19.移位相加8位硬件乘法器电路设计 　　20.VGA图象显示控制器设计（彩条） 　　21.VGA图象显示控制器设计（图形） 　　22.等精度频率计设计 　　23.模拟波形发生器电路设计 　　24.虚拟示波器 　　25.通用异步收发器（UART）设计 　　26.8位CPU设计 　　27.高精度A/D、D/A转换实验
