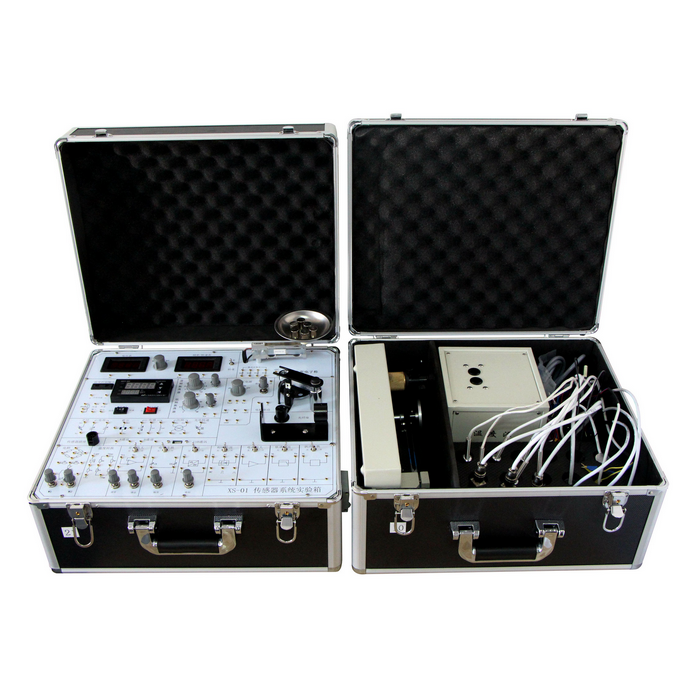

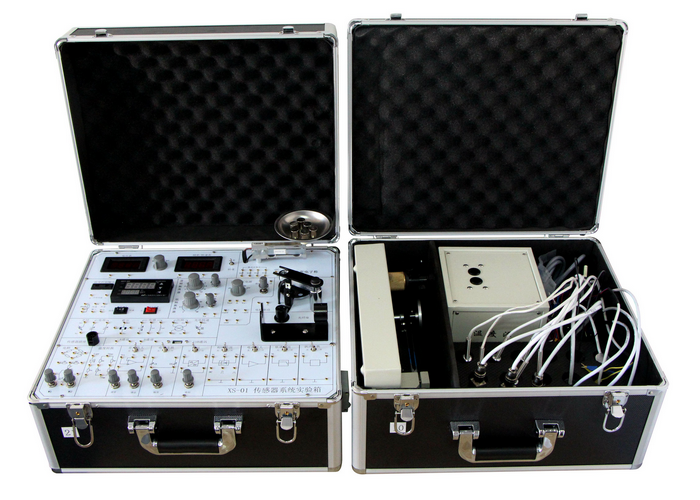

HS-CG01传感器实验系统
|
 |
 |
|
一、产品概述
HS-CG01型传感器系统实验系统是我公司为适应不同类别、不同层次的专业需要，为高校、高职、中职等学校研制的用于《传感器技术》等课程实验的系列教学仪器之一。适用于电子、机电、仪器和自动化专业等专业。

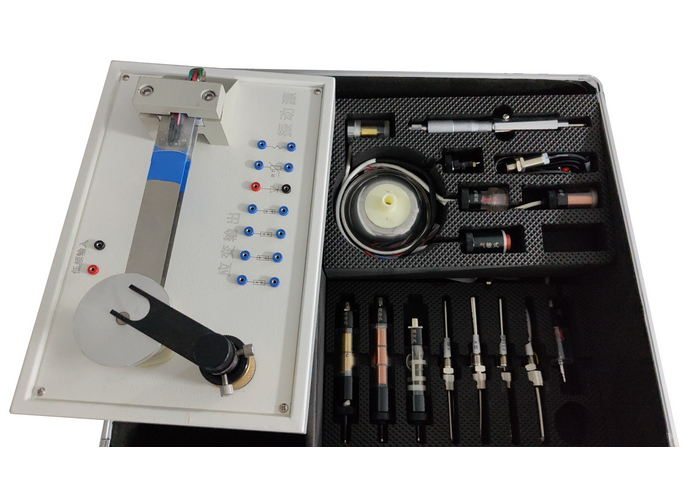

实验系统包含被测体、传感器、信号源、处理电路、仪表显示及数据采集卡及处理软件，构成一个完整的测试系统。共配置19种传感器，可完成三十余种实验项目。
|
|
二、 系统特点
| 1. |
分离式模块设计：振动源和温度源单独分开，形成了独立的温度源和振动源，防止温度过高和振动给线路板造成的影响。
|
| 2. |
结构紧凑，小巧轻便，采用线性电源，纹波干扰小，安全系数高。 |
| 3. |
开放性架构，实验系统可扩展各种其它传感器，电路信号还可接驳外置电路板、电子竞赛板使用，不但可作为学生基础实验使用，也可作为课程设计、电子竞赛、甚至教师的课题研究、科研调试工具。 |
| 4. |
支持云平台管理功能，所有学生的实验数据可上传到服务器平台，教师可查看所有学生上传的实验数据。具有批改作业的功能，PPT可以实现共享等功能。 |
| 5. |
内置数据采集卡，通过USB口连接上位机，可查看数据或波形 |
6.
|
实验完成后自动生成WORD文档，自动生成实验数据记录表格，自动生成实验曲线； |
7.
|
传感器3D仿真实验
|
8.
|
提高系统兼容性，兼容WINXP/WIN7/WIN8/WIN10（含64位）操作系统。 |
| 9. |
支持物联网模块扩展（选配）。 |
| 10. |
实验系统电路模块整齐、清晰，实验用元器件符号、结构直观明了。 |
11.
|
外壳采用防火/抗震材料，转角采用铝合金加固，结构结实、经久耐磨； |
|
|
三、主要技术性能
1、 电源
输入：AC 220V±5％ 50HZ
输出：±24V(≥3A)，具有过流、短路保护功能；
额定功率：0.2KW
2、外形尺寸：900×380×250mm（主机，尺寸仅供参考，如有变更恕不单独通知）
|
|
四、标配模块
传感器
1) K热电偶
2) E热电偶
3) NTC热敏电阻
4) Pt100铂电阻(热电阻)
5) PN结温度传感器
6) 压电式传感器
7) 电容式传感器
8) 压阻式压力传感器
9) 电涡流传感器
10) 集成温度传感器(LM35)
11) 线性霍尔式传感器
12) 开关式霍尔传感器
13) 磁电式传感器
14) 光电传感器
15) 光纤传感器
16) 气敏传感器
17) 湿敏传感器
18) 应变片
19) 差动变压器 |
其它
20) 温度源(独立)
21) USB接口数据采集卡(含上位机软件)
22) 云管理平台
23) 3D仿真
24) Zigbee组网功能(选配)
|
|
五、实验内容(标配部分)
1. 应变片单臂特性实验
2. 应变片半桥特性实验
3. 应变片全桥特性实验
4. 应变片单臂、半桥、全桥特性比较
5. 应变直流全桥的应用—电子秤实验
6. 移相器、相敏检波器实验
7. 应变片交流全桥的应用(应变仪)—振动测量实验
8. 压阻式压力传感器的压力测量实验
9. 电容式传感器的位移实验
10. 差动变压器的性能实验
11. 激励频率对差动变压器特性的影响
12. 差动变压器零点残余电压补偿实验
13. 差动变压器测位移实验
14. 差动变压器的应用—振动测量实验
15. 电涡流传感器位移特性实验
16. 被测体材质对电涡流传感器特性影响
17. 被测体面积大小对电涡流传感器的特性影响实验
18. 电涡流传感器测振动实验
|
19. 压电式传感器测振动实验
20. 温度源的温度控制调节实验
21. K热电偶测温特性实验
22. Pt100铂电阻(热电阻)测温特性实验
23. 集成温度传感器(LM35)温度特性实验
24. 线性霍尔式传感器位移特性实验
25. 开关式霍尔传感器测转速实验
26. 磁电式传感器测转速实验
27. 光电传感器测转速实验
28. 利用光电传感器控制电机转速
29. 光纤传感器的位移特性实验
30. 气敏传感器实验
31. 湿敏传感器实验
32. E热电偶测温性能实验
33. NTC热敏电阻温度特性实验
34. PN结温度传感器温度特性实验
35. 数据采集系统实验
|
注：
1、以上实验仅为标配功能所支持的实验，非标配功能的实验内容据配置而定。
2、系统具备扩展功能，支持相关综合系统实验。 |
